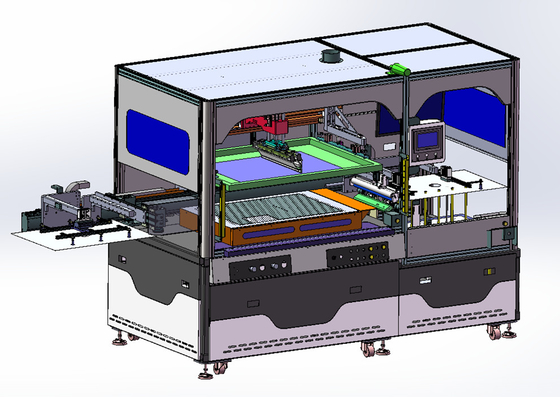

Máquina de impressão em tela de visão CCD, máquina de impressão em tela de transferência de calor com alimentador automático, máquina de impressão em tela de transferência de calor, máquina de transferência de calor
Área de aplicação:
Esta série é aplicável a películas de PET, adesivos, placas de circuitos de PCB, painel de telemóvel, interruptor de membrana, placa de frio electrónica, papel colorido cerâmico, sinais metálicos, adesivos, plano de papel de embalagem,Impressão em serigrafia de precisão de têxteis, etc..
Características:
1. O equipamento adota sistema de controle PLC servo + HMI;
2. Elevação e impressão por servomotor;
3. A lente adota um movimento motor linear de alta precisão, precisão de posicionamento ± 0,005 mm;
4Guia linear de precisão de Taiwan, módulo linear de precisão + comando servo de carregamento e descarregamento;
5. Tratamento de superfície de areia para chapas de impressão;
6. Dispositivo de bloqueio pneumático;
7. Sistema de detecção CCD e detecção de alinhamento;
8Tecnologia de alinhamento rápido da tela.
Especificações:
1Impressora de tela de alta precisão de alinhamento automático de imagem CCD, carregamento e descarregamento robótico, alinhamento preciso dentro de ± 0,02 mm, desempenho superior, rendimento de produção muito melhorado.
- A estrutura da máquina é forte e leve, com servomotores e transmissão, além de posicionamento de guia de precisão, operação estável, silenciosa e mais suave e rápida.
- A mesa de impressão é feita de material de alumínio fundido de uma peça, com uma planície da mesa de ± 0,08 mm e tem espessura de filme de impressão uniforme.
- A coluna de fundição do assento da máquina de impressão, mais um dispositivo de bloqueio síncrono de guia linear de precisão, assegura uma espessura uniforme da película de impressão.
- A tela de elevação e a impressão tradicional são combinadas com cabeças de impressão de pressão constante de precisão, de modo que a pressão de impressão possa mostrar plenamente o efeito de pressão constante.
- As secções automáticas de alimentação e descarga concebidas para impressão automática em linha de folha única melhoram directamente a capacidade de produção e o rendimento de qualidade.
- É equipado com redefinição de segurança, sistema automático de detecção de erros, grelha de segurança, botão de parada de emergência, coluna de luz de aviso e outros projetos de segurança.
Parâmetros:
| Modelo |
CCD-5580 |
| Tamanho da mesa de impressão |
650 × 1000 mm |
| Velocidade de impressão |
400-550 pcs/h |
| Área de impressão máxima |
550 × 800 mm |
| Min área de impressão |
100 × 150 mm |
| Espessura do material de impressão |
0.1-5 mm |
| Precisão ao nível da tabela |
± 0,08 mm |
| Área da mesa de vácuo |
560 × 820 mm |
| Furo da mesa de vácuo |
¥0,8 mm |
| Distância do buraco de vácuo |
15 × 15 mm |
| Métodos de impressão do esguichador |
Squeegee+contacto desligado |
| Faixa de imagem CCD |
110-550 mm |
| Campo de visão da lente CCD |
20 × 20 mm |
| Número de câmaras |
2PCS |
| Precisão de alinhamento da imagem |
± 0,005 mm |
| Precisão de integração |
± 0,02 mm |
| Tempo de integração |
< 1s |
| Tamanho máximo da tela |
900 × 1200 mm |
| Perfil do quadro de alumínio |
30 a 40 mm |
| Altura do ecrã (posição do ecrã de lavagem) |
250 mm |
| Altura da mesa de impressão |
960 ± 30 mm |
| Pressão do espremedor |
1 a 6 kg |
| Distância fora de contacto |
0-10 mm ((Manual) |
| Distância entre o ecrã e a mesa |
0-15 mm ((HMI) |
| Traços de impressão |
0-900 mm ((HMI) |
| Ângulo do esguicho |
60-90° |
| Potência |
3 ̊,220v/380v,50/60Hz |
| Consumo de electricidade |
4.5 kW |
| Ar |
5 a 6 kg |
| Consumo de ar |
70 L/min |
| Peso aproximado |
1500 kg |
| Dimensão (L*W*H) |
3300*1300*1950mm |
