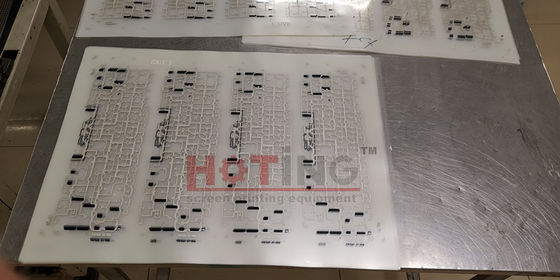

Esta série PTE-5070VL é adequada para a serigrafia de alta precisão de PET, FPC, PVC, filme condutor, filme e outros materiais moles.
Especificações:
1A base de deslizamento horizontal é processada por todo o tipo de dosagem de alumínio, e a operação é leve e livre de agitação.
2O quadro da tela é comprimido pneumaticamente para facilitar a operação.
3A impressão adota um servo motor, que é combinado com trilho de guia linear para posicionamento rápido e estável.
4. HMI tela sensível ao toque + interruptor de botão, pode definir uma variedade de funções e parâmetros, fácil de operar.
5Placa de segurança, interruptor fotoelétrico, botão de parada de emergência e proteção completa.
6. Com redefinição de segurança, sistema de depuração automática, barreira de luz de segurança, botão de parada de emergência, coluna de luz de aviso e outro design de segurança.
7Impressão de posicionamento automático CCD, pode ajustar automaticamente o campo de visão do CCD de acordo com o tamanho do material.
8O CCD calcula automaticamente a posição espacial do material e do ecrã de acordo com o ponto de marcação no material e instrui a plataforma de regulação de movimento do motor X, Y,θ rotação para posicionar e imprimir automaticamente.

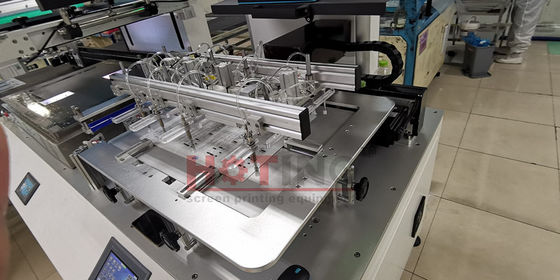

9O robô utiliza toda a pilha de materiais para separar automaticamente os materiais, remover automaticamente a poeira e imprimir automaticamente o alinhamento na impressora.
10A espessura do material dividido pelo robô é de 0,05 mm ~ 5,0 mm. A direção da mão mecânica é impressa da direita para a esquerda.
11O método de divisão adota o descolamento de meia folha, e todo o corpo é agitado após a remoção de eletricidade estática.
12. Pode ser personalizado de acordo com os requisitos do cliente para atender a diferentes requisitos de uso.
13A forma compacta do equipamento e o baixo ruído do projecto melhoram eficazmente o impacto no espaço de trabalho e no ambiente. .
14O corpo é pulverizado e pintado eletrostaticamente para assegurar a durabilidade e resistência à corrosão do corpo.
Parâmetros:
| Modelo |
PTE-5070VL |
| Tamanho da tabela |
600 × 850 mm |
| Max. área de impressão |
500 × 700 mm |
| Min. área de impressão |
250 × 250 mm |
| Espessura do material |
0.05-0.5 mm |
| Precisão do nível da mesa de impressão |
± 0,08 mm |
| Área de vácuo da mesa de impressão |
500 × 700 mm |
| Tamanho do buraco de sucção |
¥0,8 mm |
| Distância do buraco de sucção |
15 × 15 mm |
| Área CCD |
330 mm ((X:±80 mm) ± 40 mm)Y: ± 40 mm)
|
| Área da câmara CCD |
12 × 9 mm |
| Número da câmara de alinhamento |
2 |
| Precisão de alinhamento do CCD |
± 0,005 mm |
| Precisão de impressão |
± 0,02 mm |
| Tempo de alinhamento automático |
< 0,2 segundos |
| Tamanho máximo do quadro |
800 × 1100 mm |
| Espessura do perfil de alumínio |
30 a 40 mm |
| Altura da mesa |
900 ± 30 mm |
| Pressão do espremedor |
1 a 6 kg |
| Descasque da tela da altura |
0-10 mm (manual) |
| Distância do ecrã até à mesa de impressão |
0-15 mm |
| Traços de impressão |
0-700 mm |
| Ângulo do esguicho |
± 40° |
| Voltagem |
220/380V 3 ∙ 220/380v,50/60Hz |
| Energia elétrica |
3.5kw |
| Fornecimento de ar |
5 a 6 kg |
| Consumo de ar |
2.6L/ciclo |
| Peso aproximado |
1500 kg |
| Dimensão ((W*D*H) |
3400*1260*1980 mm |
| ★Pode ser personalizado de acordo com os requisitos do cliente para atender a diferentes requisitos de utilização. |
