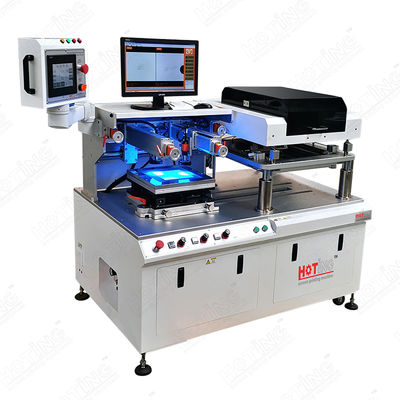

Esta série é adequada para a impressão de vários tipos de substratos cerâmicos de chips, LTCC, MLCC, filtros, resistores de chips, antenas dielétricas GPS, filtros dielétricos, circuitos de filme grosso, sensores,Fabricação de células solares / silício monocristalino silício policristalino e outros componentes electrónicos de precisão.
Especificações
1O efeito de impressão de alta precisão pode ser alcançado através de um design razoável, processamento preciso de peças e configuração de programa digital.
2O sistema de visão reconhece os pontos marcados do substrato, localiza automaticamente o desvio da posição de colocação do substrato e realiza o alinhamento automático conduzindo o X, Y,θ movimento tridimensional da mesa, garantindo eficazmente a precisão da impressão repetida e a estabilidade de funcionamento.
3Modo de tela fixa com uma tecla de pressão de ar.
4Os trilhos de guia lineares importados de alta precisão ajudam a lâmina do médico a manter uma velocidade uniforme.
5O banco de trabalho de liga de precisão tem uma planície de ± 10 μm para garantir a impressão uniforme.
6O sistema de servo-condução é utilizado para entrar e sair da placa para garantir a espessura e uniformidade do revestimento impresso.
7Instalar um regulador de pressão do raspador (regulado de 2 a 5 kg).
8A forma compacta do dispositivo e o baixo ruído melhoram eficazmente o impacto no espaço de trabalho e no ambiente. .
9. Equipado com um dispositivo de protecção de segurança de três lados fiável para assegurar a segurança dos operadores.
10O corpo adota pintura de pulverização electrostática e de cozimento para garantir a durabilidade e anti-corrosição do corpo.
11A combinação de três pontos sem óleo não produz poluição por névoa de óleo de escape e é adequada para utilização em salas limpas.
Opção:
- Plataforma de adsorção cerâmica porosa
Parâmetro
| Modelo |
HP-2525HA |
| Área de impressão máxima |
250 × 250 mm |
| Tamanho da mesa de impressão |
320 × 320 mm |
| Velocidade de impressão |
500 ciclos/h |
| Tamanho máximo do quadro (excluído) |
450 × 450 mm |
| Espessura do material |
0 - 50 mm |
| Pressão de impressão |
0 - 0,5 MPA |
| Acionados por espremedor |
Motor AC e parafuso de esferas |
| Velocidade de funcionamento do espremedor |
0 250 mm |
| Ângulo do esguicho |
60°- 90° |
| Máquinas de impressão |
Motor AC |
| Ajuste da mesa de impressão |
X/Y = ±10 mm Z = 0 ‰ 50 mmθ = 3° |
| Precisão da mesa de impressão |
Introdução/Saída ± 10 μm |
| Planosidade da mesa de impressão |
± 10 μm |
| Repetir a precisão de impressão |
± 5 μm |
| Fixação do quadro |
Grampos de cilindros |
| Material de impressão de forma fixa |
Sucção por sopro de anel |
| Pressão do ar |
0.6MPA |
